Где скачать паспорт и даташит Renishaw PH10 PLUS?
Renishaw PH10 PLUS — моторизованная двухосевая поворотная головка для координатно-измерительных машин (КИМ). Она устанавливает измерительный щуп под нужным углом с фиксированным шагом, поэтому одним щупом можно измерить поверхности, ориентированные в разных направлениях.
Преимущества PH10 PLUS
Главное достоинство головки — повторяемая индексация. Щуп переводится в одну из заранее заданных позиций с шагом 7,5°, и КИМ работает с одной квалифицированной конфигурацией щупа для каждой позиции. Это сокращает число смен щупа и время цикла измерения. Головка работает с контактными щупами Renishaw через автосоединение (autojoint) и обслуживается штатным контроллером серии PHC. Исполнения линейки PH10 различаются способом управления и совместимыми щупами, поэтому перед заказом сверяйте их с конфигурацией вашей КИМ. Подробнее о щупах Renishaw — в каталоге.
Технические характеристики PH10 PLUS
| Параметр | Значение |
|---|---|
| Тип | Моторизованная поворотная головка с шаговой индексацией |
| Шаг индексации | 7,5° по обеим осям |
| Число позиций | 720 |
| Диапазон поворота | Ось A: 0…105°, ось B: ±180° |
| Крепление щупа | Автосоединение (autojoint); удлинители и адаптеры — по каталогу Renishaw |
| Управление | Контроллер серии PHC (модель уточняйте по руководству КИМ) |
| Назначение | Позиционирование контактных щупов на КИМ |
Где купить оригинальный PH10 PLUS?
Оригинальную головку PH10 PLUS можно заказать у компании «Эффективное производство». Мы поставляем изделия Renishaw с гарантией 12 месяцев, передаём документацию и помогаем с подбором совместимых щупов, удлинителей и контроллера.

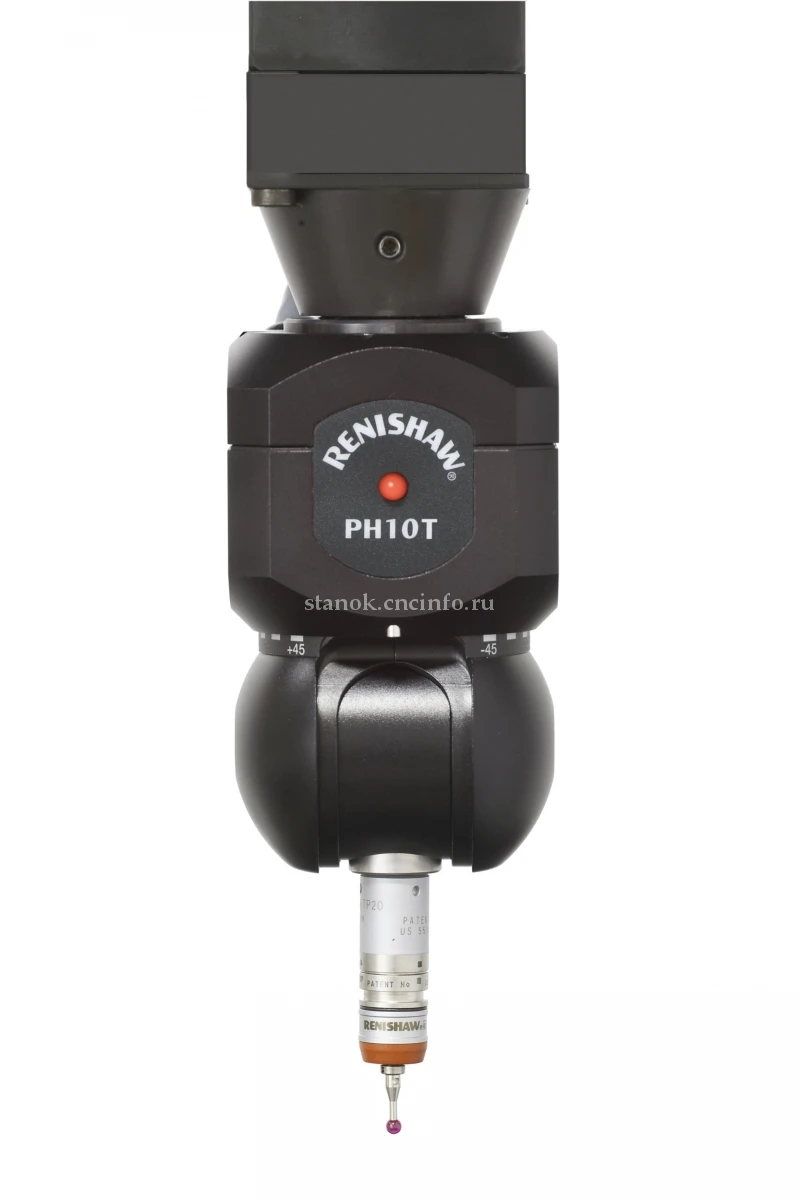

Моторизованная головка для установки измерительного щупа КИМ под заданным углом с шагом 7,5°.
Какое исполнение PH10 PLUS выбрать
Исполнение выбирают по трём признакам: какие щупы установлены на КИМ, какой контроллер управляет головкой и как головка крепится к пиноли. Для замены головки на действующей машине ориентируйтесь на модель и артикул старой — это исключает проблемы с совместимостью. Отличия PH10 PLUS от PH10M, PH10MQ и PH10T разобраны в статье о совместимости головок PH10M. При сомнениях сверяйтесь с руководством КИМ и документацией Renishaw.
Частые вопросы
- Для чего нужна головка Renishaw PH10 PLUS?
- Она поворачивает измерительный щуп КИМ и фиксирует его в заданной позиции, чтобы измерять поверхности разной ориентации без смены щупа.
- Какой шаг индексации у PH10 PLUS?
- Шаг составляет 7,5° по обеим осям, что даёт 720 позиций щупа.
- Какие щупы можно установить на PH10 PLUS?
- Головка работает с контактными щупами Renishaw через автосоединение. Конкретную модель щупа проверяйте по документации вашей КИМ и руководству Renishaw.
- Нужен ли отдельный контроллер для PH10 PLUS?
- Да, головка управляется контроллером серии PHC. Модель уточняйте по руководству КИМ или у специалистов при подборе комплекта.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw PH10 PLUS на сайте «Эффективное производство».
Скачать руководство по установке и эксплуатации (PDF) Первоисточник: Renishaw
